木質包裝箱設計方案

作者:admin 發布日期:2024/7/3 關注次數: 二維碼分享

一:木質包裝箱設計要求

1.必須使用目前較為先進的設計平臺。

2.要符合《GB/T7284-1998 包裝用框架木箱》標準

3. 要符合《JCK Asia Industrial Standard包裝用框架木箱亞洲統一標準

4. 要使用物理分析技術進行包裝設計強度校核

5. 滿足支持熟悉木箱結構的客戶手工更改木箱各構件的參數

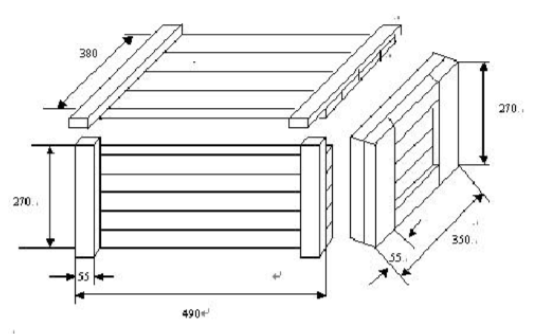

二:設計結構圖

三:用料材質

1.選用承重抗震防潮木材,提供數種材質供選型

2.托盤需用螺紋鋼螺絲緊固

3.鐵釘需達到工業級別的日本JIS標準

4.棧板需用不銹鋼釘緊固,四個菱角選用鋼螺絲縫合。

5.箱體的商標和圖案的噴墨清晰度達到350DPI。


四:驗收標準


1.1.1.規格板的尺寸、允許偏差按《木包裝箱圖紙》及《木包裝箱制作驗收標準》

1.2.包裝箱拼板要求

1.2.1.拼板尺寸公差按拼合后的整體來驗收,公差為±3mm,拼板的板與板間距<3mm

1.3.包裝箱外形要求

1.3.1.整個箱體方正,美觀,對角線偏差≤10mm;箱體板材顏色基本一致;板材表面潔凈,不允許附著污物。

1.4.板材品質

腐朽:出口箱板材不允許存在;國內箱板材允許單面存在,長度、寬度、厚度不超過構件的1/4,腐朽的部位須有堅固性。

變色:出口箱板材不允許有變色;國內箱板材允許霉菌變色面積不得超過所在材面面積的25%,其它變色不允許存在。

蟲眼:出口箱板材上不允許存在;國內箱任意材長1m范圍內不允許密集存在,直徑小于8mm的蟲眼不超過10個;直徑大于8mm的蟲眼不允許存在;不影響構件的完整性和堅固性。

裂紋:堵頭、堵頭帶板不允許開裂(不影響外觀和強度的情況下,允許表面有淺短的皸裂)裂紋不超過板長的5%,裂紋的間距大于200mm以上;裂紋方向應與木板方向一致,其它方向裂紋不允許存在。

木節:堅固木節的直徑不超過板寬的20%,非堅固性木節的直徑不超過板寬的10%,任意板材長1000mm范圍內允許的木節個數不超過5個(小于3mm的不計)。對于杉木,任意木材長1000mm范圍內允許直徑小于15mm的木節個數不超過10個。

1.4.6.彎曲:木板平直度以不影響封箱釘合,允許彎曲度不超過0.6%。

樹皮:出口箱板材上不允許有樹皮。寬度≤1/3板寬,厚≤1/4板厚,長度≤1/3板長;同一面,兩邊部不允許同時存在。

1.4.8.斜紋:沿板材長度方向傾斜的長度不超過板材水平長的10%

1.4.9.材質:不允許松軟、疏脆,進水、干裂。

1.5.板材絕對濕度

(本條中規定的含水率為木構件全截面的平均值)經過脫脂、脫水、烘干處理,出口箱板材絕對濕度不超過20%且不低于8%,國內箱板材絕對濕度不超過25%且不低于8%。

1.5.2.干燥鋸材的各項含水率指標,均按GB1931-80《木材含水率測定方法》

板材厚度(在板長范圍內除去兩端15mm的任意無鈍棱部位檢測):板材各部厚度按各包裝箱的示意圖要求,公差±2mm

板材寬度(在板長范圍內除去兩端15mm的任意無鈍棱部位檢測):板材各部寬度尺寸按各包裝箱的示意圖要求,公差為±2mm

1.8.板材長度(鋸材兩端面之間最短的尺寸):各板材長度尺寸按包裝箱示意圖要求,公差為±2mm

1.9.木包裝箱用釘

1.9.1.用釘規格按照《木箱名稱示意圖》

1.9.2.用釘要求按照《木箱名稱示意圖》

1.9.3.制作木箱時,鐵釘的位置不允許有木節、蟲眼、開裂等影響堅固性的缺陷。

1.9.4.組合板不得有錯釘、透釘、少釘、浮釘,釘尖未彎入板內的現象。

1.10.木包裝箱包角鋼帶

1.10.1.包角鋼帶按照相應的木箱類型示意圖要求

1.11.包裝箱嘜頭

三防標志用黑色油漆在堵頭帶相應位置印制,字體清晰;三防標志下方用黑色油漆印制“空氣面”、“開箱面”(見木箱示意圖)

1.12.木箱牢固性要求

木箱經震動試驗、跌落試驗、堆碼試驗后其變形應不影響運輸和儲存,內裝玻璃無破損為合格。具體試驗按JC/T513-1993進行。

1.13.木箱材積

1.13.1.按GB449-84《鋸材材積表》

1.13.2.鋸材尺寸按GB4822.2-84《鋸材檢驗,尺寸檢量》

1.13.3.鋸材材積按長方體體積公式計算:

V=L*W*T/1000000 3

     V—鋸材材積

     L—鋸材長度

     W—鋸材寬度

     T—鋸材厚度

1.14.木包裝箱內包裝材料

1.14.1.木包裝箱內包裝材料的質量按公司內控標準,使用要求見包裝工藝。

1.15.檢驗及驗收規則

1.15.1.檢驗方法

a)用精度為1mm的鋼卷尺對板材各部位尺寸進行檢測,檢測的項目有板材的板長、板寬、板厚。

b)用精度為1mm的鋼卷尺對有缺陷的地方進行檢測,取最大值。用精度為1mm的鋼卷尺對左堵頭上邊緣、右堵頭下邊緣和右堵頭上邊緣、左堵頭下邊緣進行檢測,看對角線是否在允許誤差范圍內。

1.15.2.板材驗收規格

a)組批:以同一供貨單位,相同規格板材為一批。

b)板材的抽驗:對同一板材進行隨機抽樣檢驗,抽取樣品數量為所進貨數量的10%(取整數)。

c)判定規則:

①板材質量不符合以上任一項規定,可視該板材不合格

②樣本中不合格總數≤抽樣數量的15%(即合格率≥85%),則判定該批次產品合格,給予驗收;否則,判定不合格。

③對板材的材質,除外觀檢查外,對有疑義的送樣到檢測機構作理化性能檢測鑒定。
